Circuito eléctrico y simbología

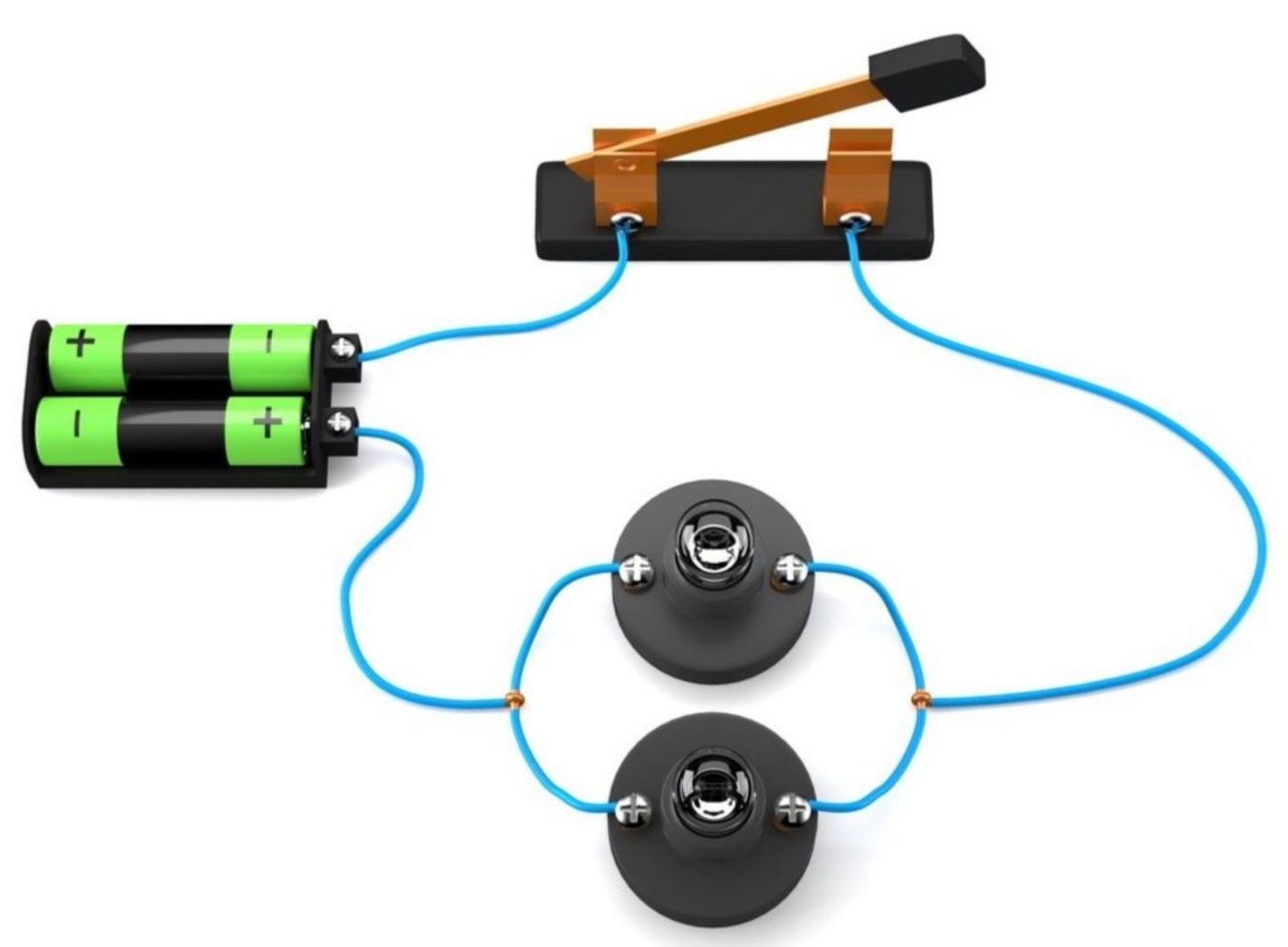

Un circuito eléctrico conecta una fuente de energía, cables y receptores. Para que circule corriente, el camino debe estar cerrado.

Fuente de energía

La pila o batería aporta la energía que pone las cargas en movimiento.

Cables conductores

Unen los componentes. Sus electrones pueden desplazarse por el circuito.

Receptores

Transforman la energía eléctrica en luz, calor, movimiento o sonido.

Elementos de control

El interruptor y el pulsador permiten abrir o cerrar el camino.

EXPLORA · ABRE Y CIERRA

¿Qué pasa al abrir el interruptor?

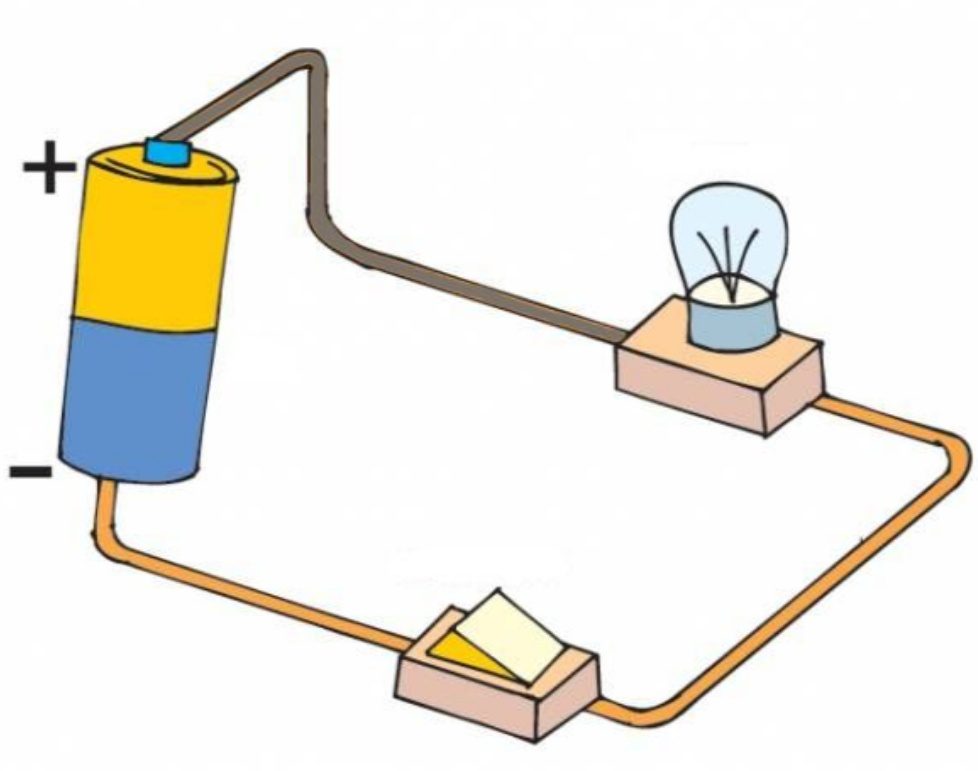

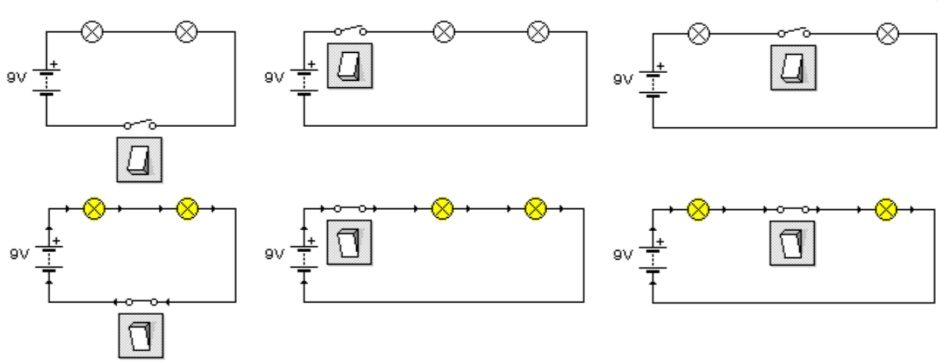

Circuito en serie con batería, bombilla e interruptor Pulsa el interruptor para abrir o cerrar el circuito y detener o recuperar el movimiento de los electrones. + - Circuito cuadrado cerrado en serie

Pulsa el interruptor del dibujo o el botón. Los electrones ya están en el material: la pila aporta energía para su movimiento conjunto. Las bolitas muestran de forma simplificada ese movimiento del polo negativo al positivo por el circuito exterior; la corriente convencional se representa en sentido contrario.

Los símbolos del circuito

Un esquema sustituye los componentes reales por símbolos. Estos son los mismos dibujos que encontrarás en nuestro simulador de circuitos.

Monta tu circuito en el simulador →Prueba con una pila, una bombilla y un interruptor. Después, cambia el receptor por un motor o un zumbador.

Comprueba lo que has entendido

¿Por qué se apaga la bombilla al abrir el interruptor?

El camino queda interrumpido y deja de circular corriente. Los electrones no desaparecen: siguen en el material.

¿Qué distingue un interruptor de un pulsador?

El interruptor conserva su posición. El pulsador de esta lección solo mantiene el contacto cerrado mientras lo presionas.

Exercicios · Debuxa o esquema

Practica cos símbolos do apartado anterior. Debuxa no caderno os compoñentes e todas as conexións.

1 · A partir dunha imaxe

Observa cada montaxe e debuxa o seu esquema utilizando os símbolos eléctricos. Representa todas as conexións e a posición dos elementos de control.

Más montajes para dibujar

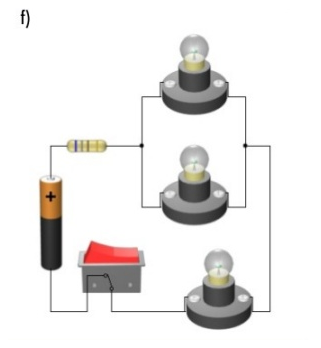

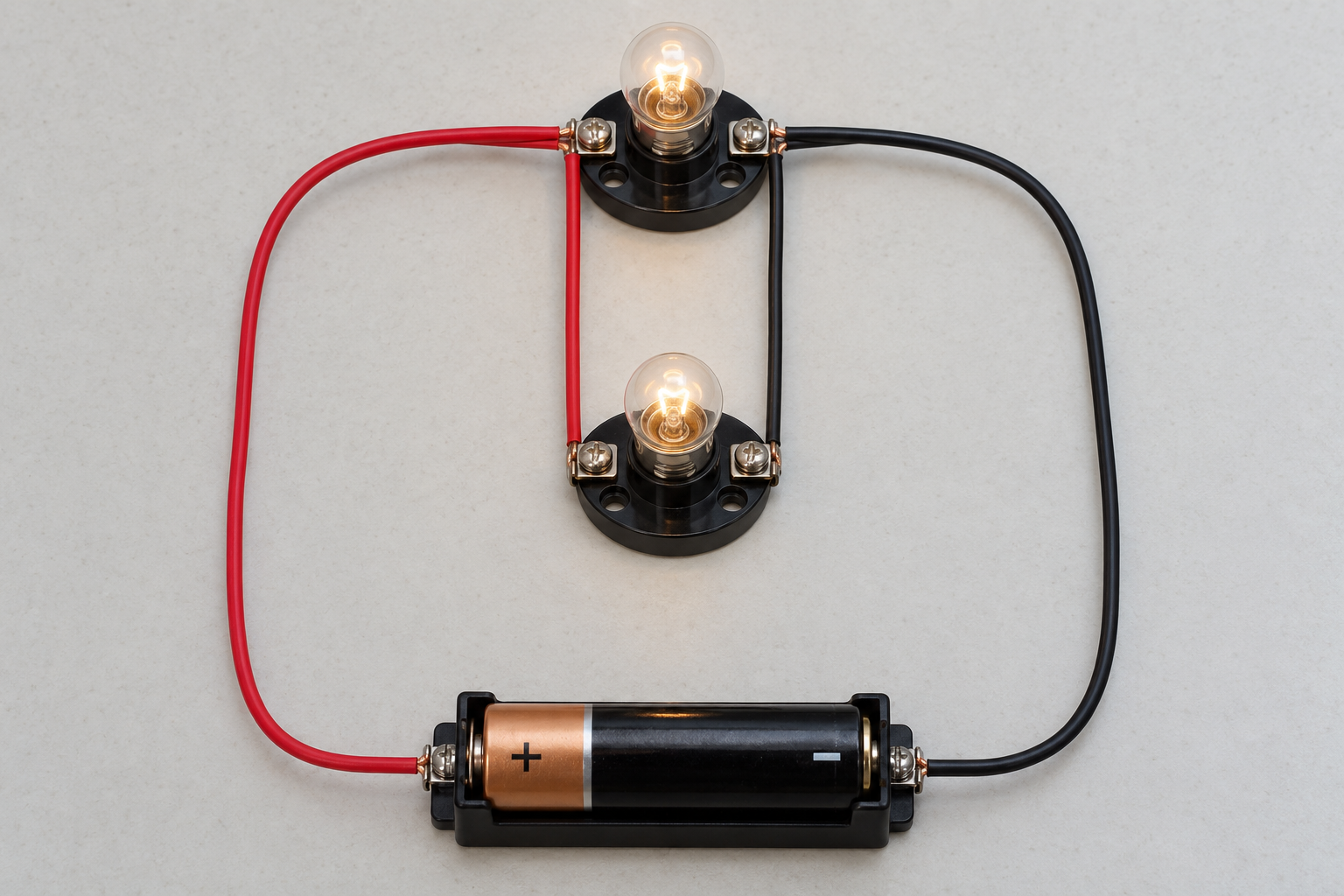

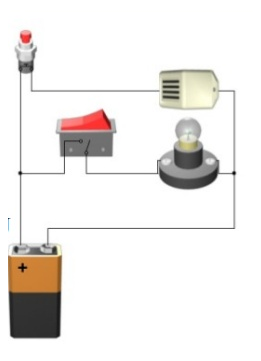

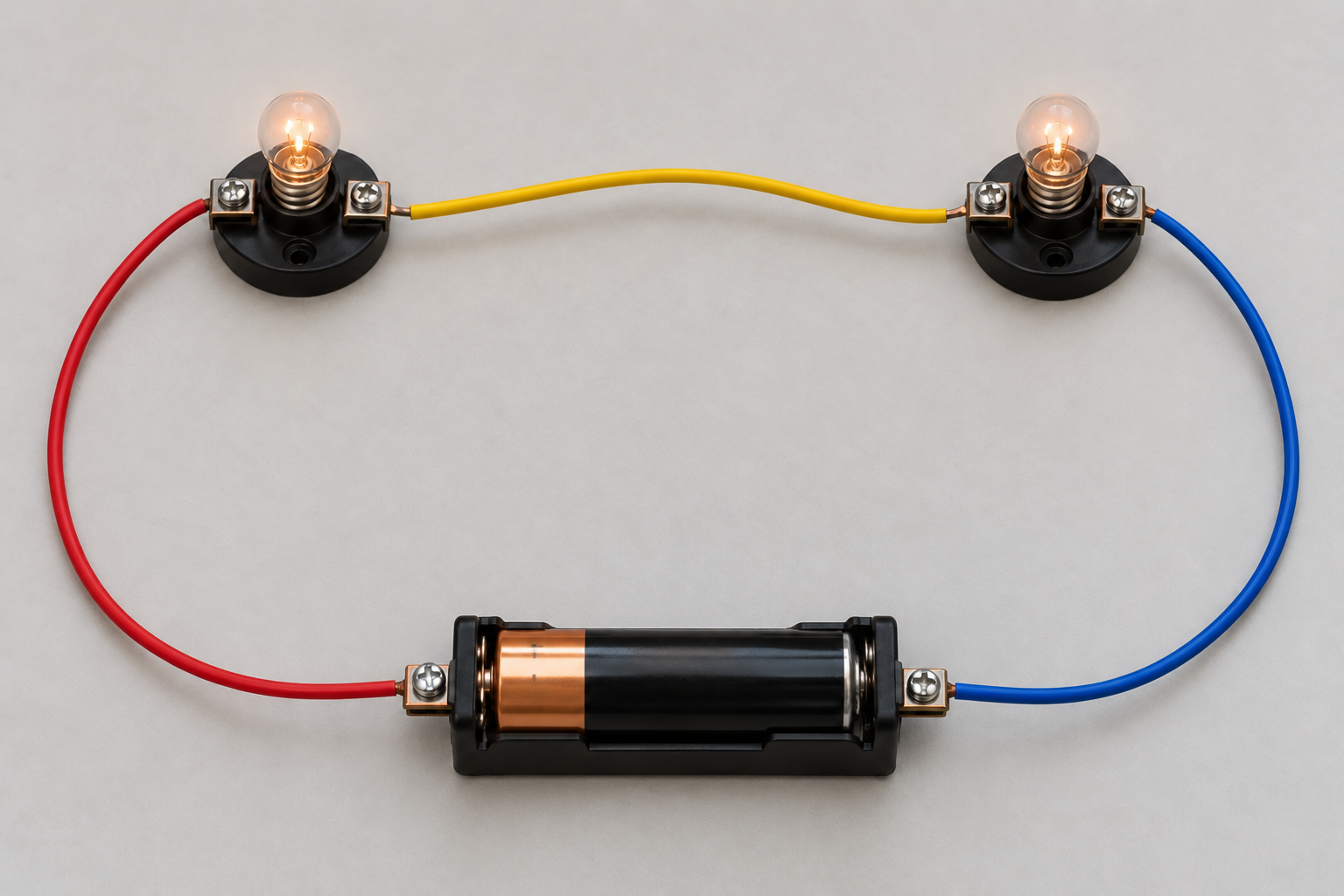

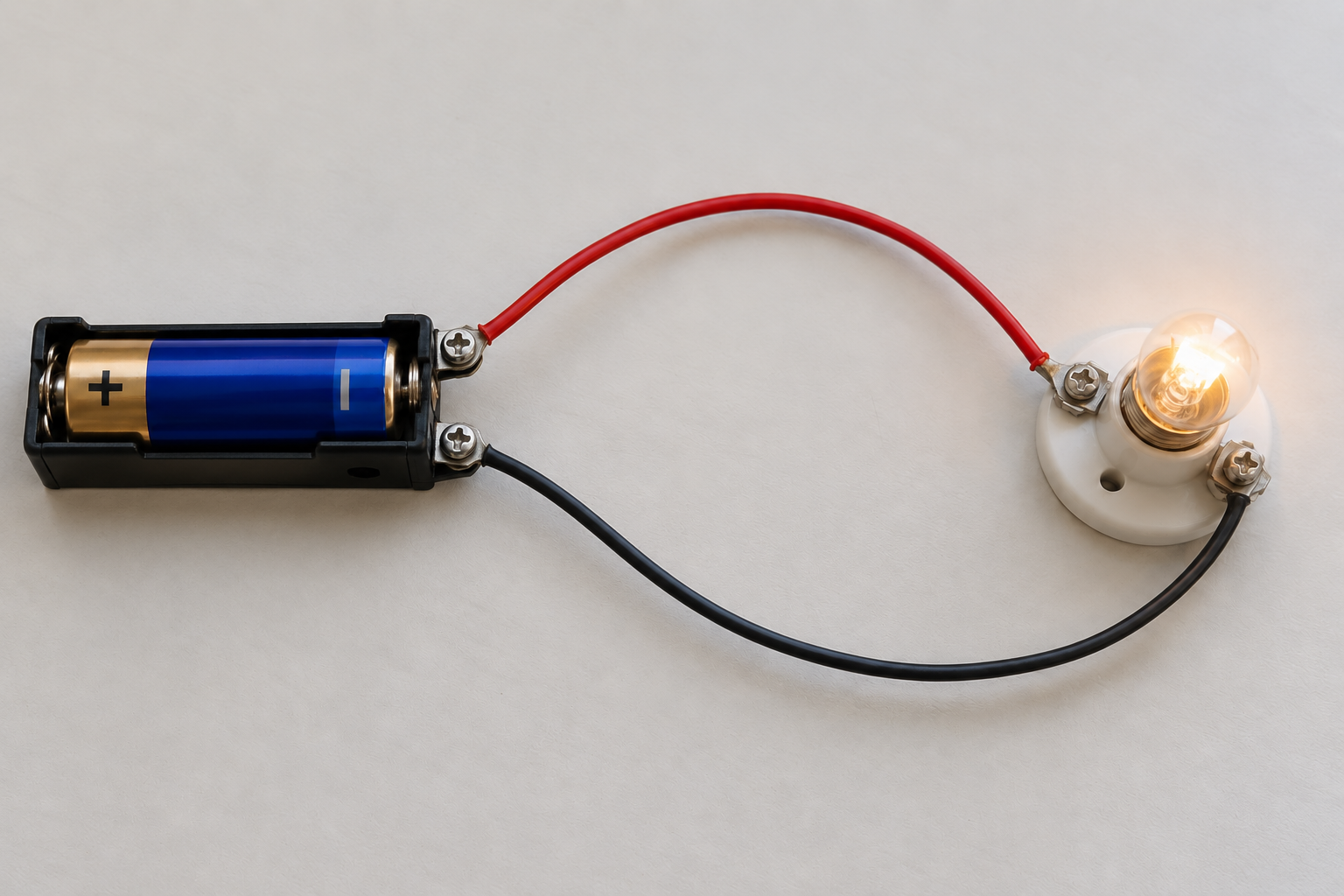

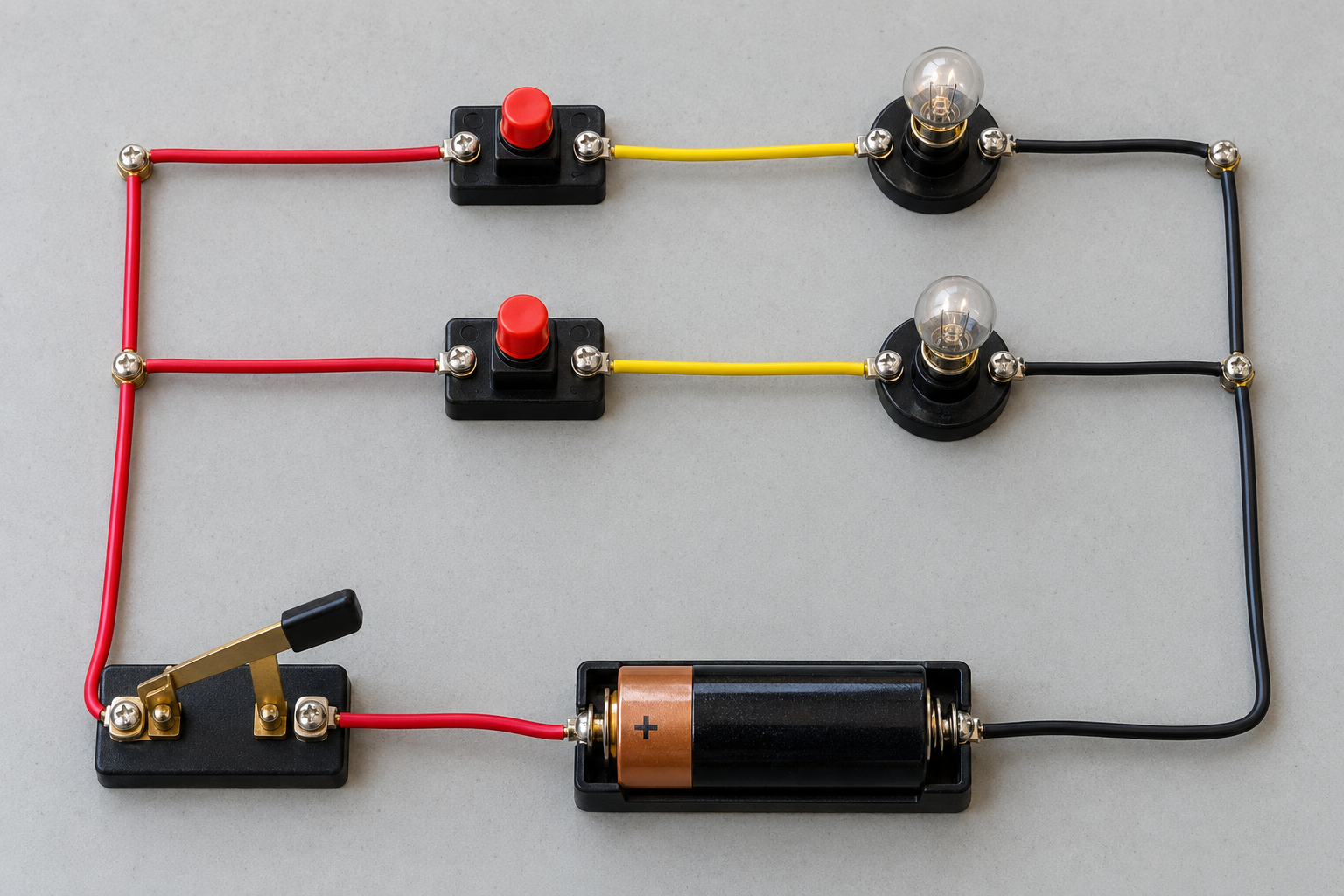

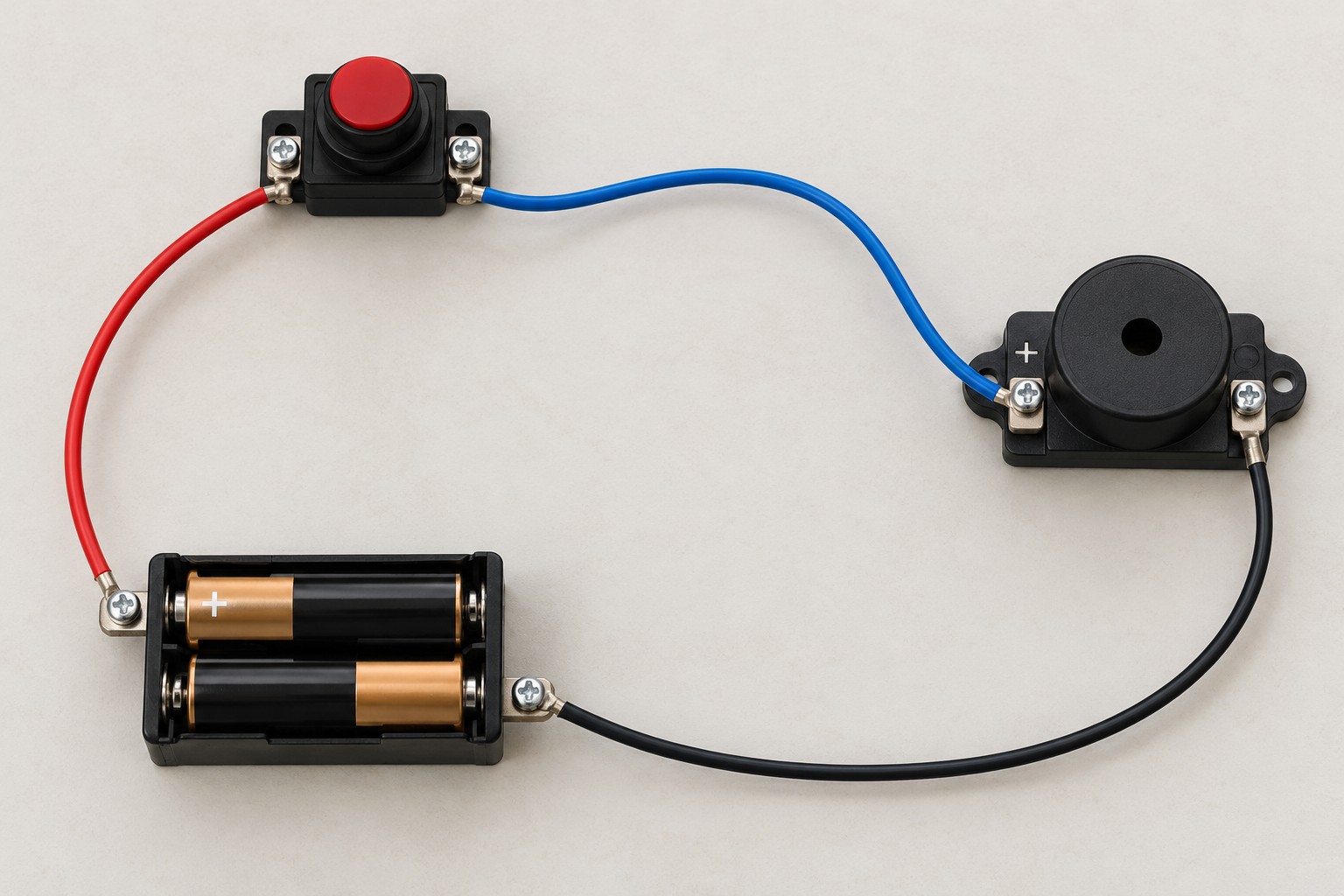

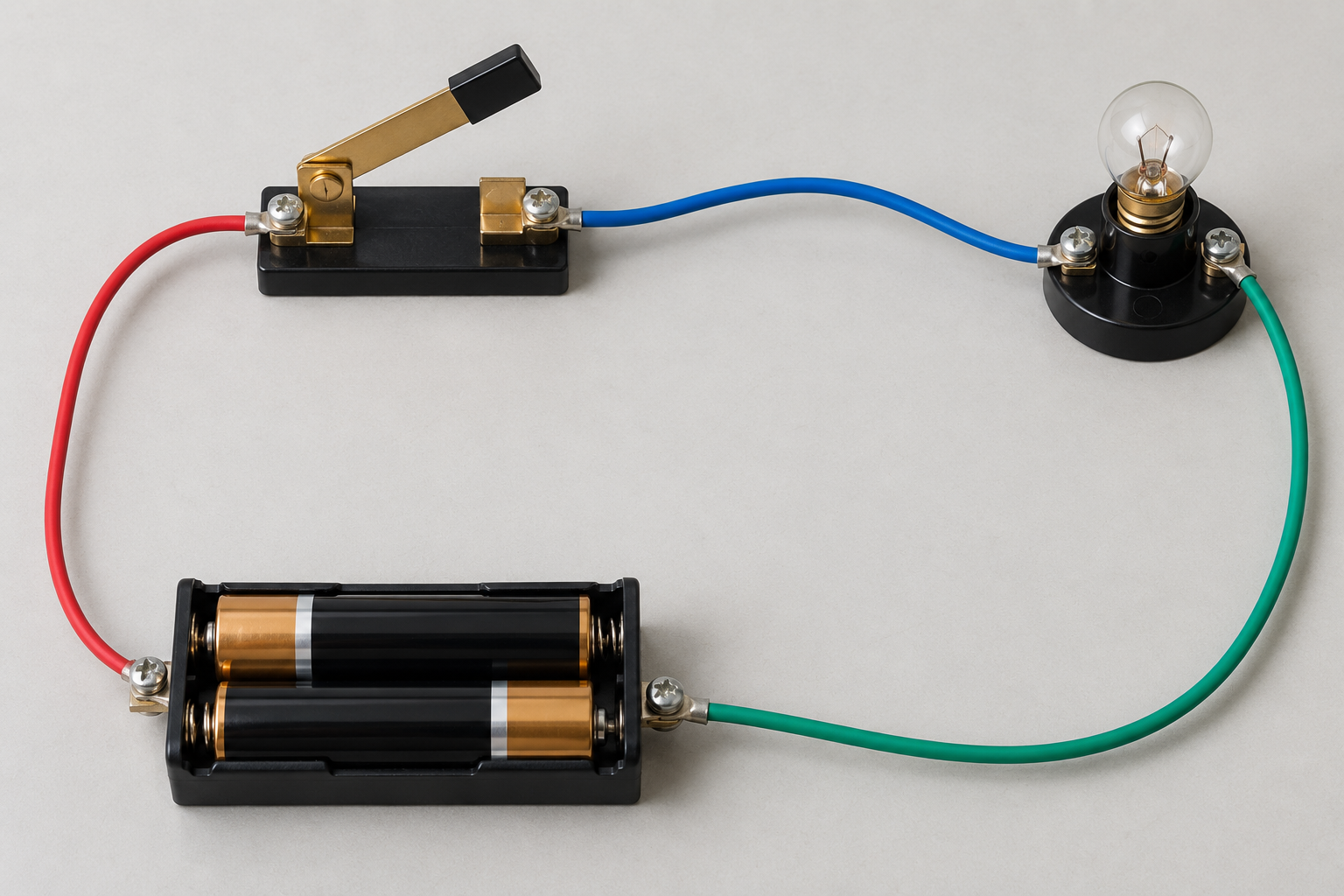

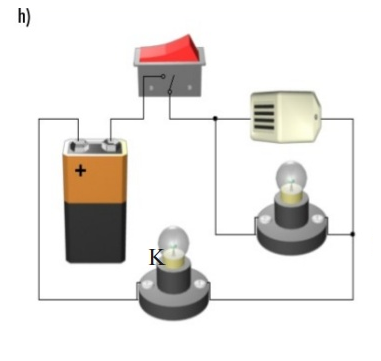

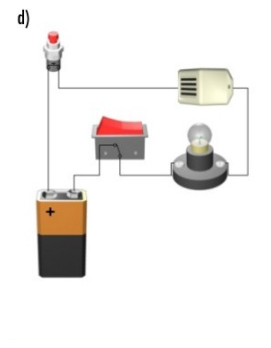

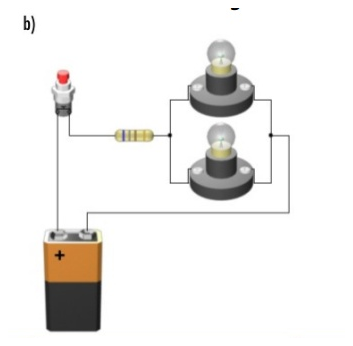

Representa cada montaje con símbolos normalizados. Pulsa una imagen para ampliarla.

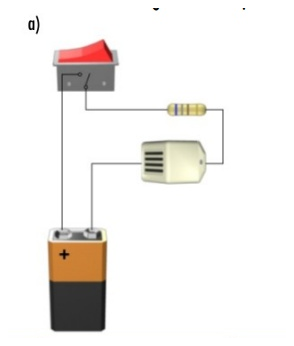

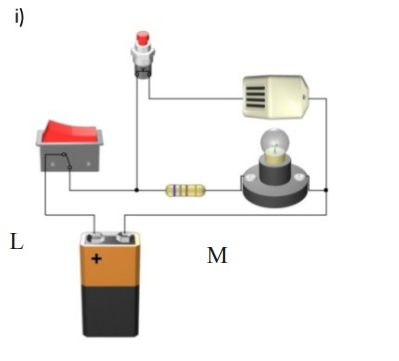

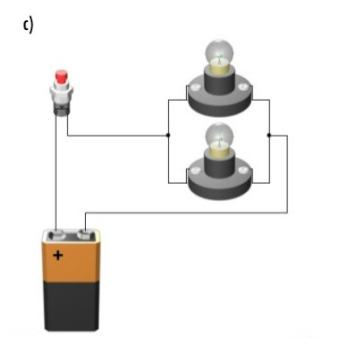

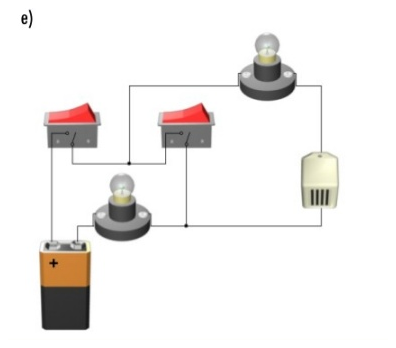

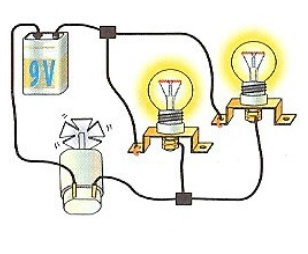

As seis primeiras imaxes son montaxes xeradas dixitalmente. Os trece casos seguintes son recortes do material de repaso.

2 · A partir dunha descrición

Debuxa o esquema eléctrico de cada situación utilizando os símbolos que estudaches.

1 · Unha luz con interruptor

Unha pila alimenta unha lámpada. Un interruptor permite acendela e apagala. Debuxa o circuíto co interruptor aberto.

2 · Un pequeno ventilador

Unha pila alimenta un motor. O motor só xira mentres mantemos premido un pulsador; ao soltalo, para. Debuxa o circuíto co pulsador sen premer.

3 · Dúas luces nun único camiño

Unha batería alimenta dúas lámpadas conectadas unha a continuación da outra, sen ramificacións. Un único interruptor acende e apaga as dúas. Debúxao co interruptor pechado.

4 · Dúas luces independentes

Unha batería alimenta dúas lámpadas situadas en ramas diferentes. Cada lámpada ten o seu propio interruptor, de maneira que podemos acender unha sen acender a outra. Debuxa unha acesa e a outra apagada.

5 · Escoller entre luz e son

Unha pila alimenta un circuíto cun conmutador. Nunha posición acéndese unha lámpada; na outra, soa un zumbador. Nunca funcionan os dous á vez. Debuxa o conmutador na posición que acende a lámpada.

6 · Un circuito con varios controles

Dibuja el esquema eléctrico de un circuito alimentado por una pila que cumpla estas condiciones:

  1. Con un interruptor encendamos y apaguemos dos bombillas a la vez.
  2. Con otro interruptor pongamos en marcha un motor.
  3. Con un pulsador normalmente abierto (NA) accionemos un zumbador.
  4. Exista un interruptor general que permita apagar todo.

7 · Tres bombillas y un zumbador

Dibuja el esquema eléctrico de un circuito que permita encender alternativamente tres bombillas en paralelo controladas por un interruptor, y un zumbador protegido por una resistencia.

3 · Analiza el circuito

Montaje C1: interruptores I1 e I2

Observa el esquema y responde razonando qué elementos reciben corriente en cada caso.

  1. Identifica los elementos del circuito (fuente, interruptores, receptores y conductores).
  2. ¿Qué pasa si I1 está abierto?
  3. ¿Qué ocurre si I1 está cerrado e I2 abierto?
  4. ¿Qué ocurre si I1 e I2 están cerrados?
Comprobar solución

Elementos: pila de 9 V, interruptores I1 e I2, lámparas L1, L2 y L3, cables.

Con I1 abierto no circula corriente: ninguna lámpara enciende.

Con I1 cerrado e I2 abierto: se encienden L1 y L2; L3 queda apagada.

Con I1 e I2 cerrados: se encienden L1, L2 y L3.

Montaje C2: dos lámparas y un motor

Analiza el montaje y explica qué sucede en cada situación.

  1. Identifica los elementos: generador, control y receptores.
  2. ¿Qué pasa si el interruptor I está abierto?
  3. ¿Qué pasa si I está cerrado?
  4. Si L1 se funde, ¿qué ocurre con L2 y con el motor M?
Comprobar solución

Elementos: pila de 9 V, interruptor I, lámparas L1 y L2, motor M y cables.

Con I abierto: todo apagado/parado.

Con I cerrado: se encienden L1 y L2 y el motor gira.

Si L1 se funde, L2 puede seguir encendida y el motor puede seguir funcionando porque la otra rama mantiene camino de corriente.

Montaje C3: conmutación de camino

Fíjate en los interruptores 1 y 2 y decide por dónde circula la corriente.

  1. Identifica todos los elementos del circuito.
  2. ¿Qué ocurre si el interruptor 1 está abierto?
  3. Con 1 cerrado y 2 abierto, ¿qué receptores funcionan?
  4. Con 1 cerrado y 2 cerrado, ¿qué receptores quedan puenteados?
Comprobar solución

Elementos: pila, interruptores 1 y 2, motor M, lámpara 1 y lámpara 2.

Con 1 abierto: no hay corriente en ningún receptor.

Con 1 cerrado y 2 abierto: circula por la rama del motor y de la lámpara 2; la lámpara 1 también forma parte del retorno.

Con 1 cerrado y 2 cerrado: la rama del motor y lámpara 2 queda puenteada, y la corriente va por el camino más directo.

Montaje C4: analiza estados y fallos

Usa el mismo esquema para razonar diferentes estados del circuito.

  1. Con 1 cerrado y 2 abierto, describe el funcionamiento general.
  2. Con 1 cerrado y 2 cerrado, indica qué elementos dejan de actuar por el puente.
  3. Si la lámpara 2 se funde (abierta) y 2 está abierto, ¿qué ocurre con el resto?
  4. Si el motor se abre internamente y 2 está abierto, ¿hay corriente?
Comprobar solución

Con 1 cerrado y 2 abierto, funciona el camino principal del circuito.

Con 1 cerrado y 2 cerrado, el interruptor 2 hace de puente y anula la rama del motor + lámpara 2.

Si lámpara 2 se abre y 2 está abierto, se corta el camino principal y el circuito deja de funcionar.

Si el motor se abre y 2 está abierto, tampoco hay corriente porque el camino queda interrumpido.

Montaje C5: combinación serie-paralelo

Analiza este circuito mixto y responde.

  1. Identifica qué lámparas están en serie y cuáles forman ramas en paralelo.
  2. ¿Qué pasa cuando el interruptor I está abierto?
  3. Si I está cerrado y se funde L3, ¿qué lámparas siguen funcionando?
  4. Si I está cerrado y se funde L1, ¿qué ocurre con L2, L3 y L4?
Comprobar solución

Con I abierto no funciona ninguna lámpara.

Con I cerrado: L1 y L2 están en serie en una rama; L3 está en otra rama en paralelo; L4 va en serie con el conjunto de ramas.

Si L3 se funde, la rama de L1-L2 sigue funcionando y L4 también.

Si L1 se funde, se abre su rama y L2 se apaga; la rama de L3 y L4 puede seguir funcionando.
